2º Bachillerato: Geometría proyectiva

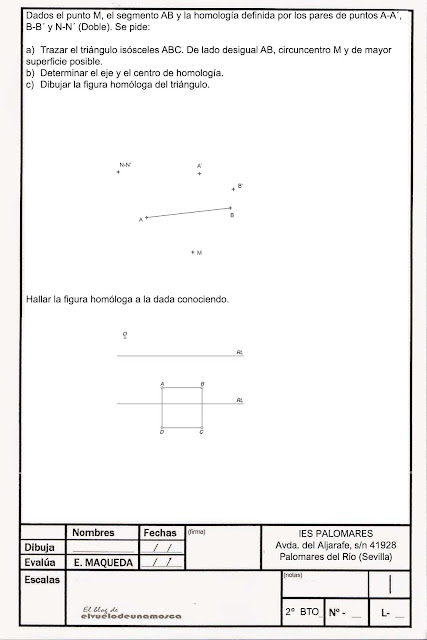

 Ya estamos en la geometría proyectiva, vamos a realizar una serie de ejercicios de Homología y de Afinidad. Tenéis que tener en cuenta que a la afinidad también se le llama Homología afín. Tened en cuenta que los puntos homólogos o afines se cortan en una recta de puntos dobles llamada Eje de homología o de afinidad. Ahí está la clave de muchas de las resoluciones de las láminas.

    Os pongo las láminas y a dibujar...

Láminas 3º ESO: ÁNGULOS

     El tema que comenzamos ahora es el de los ángulos. Veremos bisectriz de ángulo rectilíneo, suma y resta de ángulos, la bisectriz de dos rectas que se cortan fuera de nuestro papel y de un ángulo curvilíneo. Además tenemos que copiar tres ángulos, trazado fundamental para llevar a cabo ejercicios más complejos.

    Tened cuidado que en el mismo ejercicio tenéis que sumar y resta los mismos ángulos. La solución la marcáis con un arco con 0.8 abarcando los lados del ángulo resultante de la suma y de la resta. Es un sólo ejercicio, pero hay que hacer dos dibujos.



     Os recuerdo que hay que repasarlo a tinta, con la regla, los trazados auxiliares con 0.2, las letras y el texto a 0.4, y la solución a 0.8.

     La única solución que hay que realizar a mano alzada es la bisectriz del ángulo curvilíneo.

    En cuanto a la copia de ángulos, os recuerdo que vamos a usar el compás en los dos casos, como instrumento de trazado y de medida. Os dejo un vídeo sencillito, para recordar lo que hemos visto en clase:

Láminas 3º ESO: Trazados básicos

Seguimos con los trazados básicos.

De todos los que vamos a ver, los más importantes son: La mediatriz y la división de un segmento en un número de partes iguales, lo que conocemos como Teorema de Thales.

Recordemos la definición de mediatriz: conjunto de puntos (lugar geométrico) del plano que están a la misma distancia (equidistan) de los extemos de un segmento. Como consecuencia de ello divide al segmento en dos partes iguales, es decir, por la mitad, y también hay que decir que es perpendicular al segmento del cual es mediatriz.

Por otro lado, mencionamos que el dibujo es mucho más exacto que la calculadora a la hora de dividir cualquier segmento en un número de partes iguales, sea o no divisible, ya que la regla milimetrada sólo tiene centímetros y milímetros, pero no más decimales. Es por ello que en dibujo utilizamos este procedimiento, que dice así: Dos segmentos concurrentes guardan la misma relación que la que hay entre sus partes. Esto es, si las partes de un segmento son iguales entre sí, y establecemos la misma relación entre las partes que la que hay entre el todo de ambos segmentos, podemos hallar partes iguales en el otro.

Si nos dicen que dividamos un segmento en un número de partes en concreto, seguimos los siguientes pasos:

1. Trazamos un segmento, divisible por el número que me piden, concurrente, que se corte, con un extremo del segmento dado.
2. Unimos los dos extremos no concurrentes.
3. Dividimos en partes iguales el segmento divisible.
4. Dibujamos paralelas a la línea que unía los extremos por cada una de las divisiones.
5. Marcamos la intersecciones de esas paralelas con el segmento dado.

Antes de pasar a ver la lámina, hay que decir que el segmento concurrente puede ser también una semirrecta concurrente sobre la que tracemos, con la ayuda de un compás, una medida igual tantas veces como haya que dividirlo, siendo la última de ellas la que unimos con el extremo del segmento.

2º bachillerato: Triángulos y Cuadriláteros

 Comenzamos este curso con los polígonos, en esta ocasión vamos a realizar algunos ejercicios de triángulos y cuadriláteros. Os recuerdo que tenemos que seguir aplicando lo que sabemos de cada uno de ellos, además de la regularidad que tiene cada uno.

Algunas de las construcciones las hemos visto en clase este año o el pasado, pero otras se obtienen de aplicar la lógica, de razonar un poquito.

Pues aquí tenéis tres láminas solamente:
